3D设计解决方案

3D设计解决方案

SOLIDWORKS® Premium 无缝集成了强大的设计工具,包括行业领先的零件、装配体和工程图功能以及内置的仿真、成本估算、渲染、动画和产品数据管理,从而帮助您比以往更快、更轻松地完成工作。拥有创新功能的 SOLIDWORKS Premium 可让您顺利通过产品创建阶段(设计、验证、协作、建造),从而实现更高效的 3D 设计体验。



快速将构想付诸现实

通过提高建模灵活性来推动您的构思从概念走向市场。


零件和装配体建模

SOLIDWORKS Premium 可让您针对各种行业和应用设计产品。


• 3D 实体建模:创建和编辑 3D 零件和装配体模型,并创建可随设计更改自动更新的 2D 工程图

• 概念设计:创建布局草图;应用马达和动力来检查机械装置性能;输入图像和扫描数据以用作创建 3D 几何体的参考

• 大型装配体设计功能:创建和管理超大型设计,既可以在详细模式下也可以在简化模式下工作

• 高级曲面制作:创建和编辑复杂的实体和曲面几何体,包括美观的 C2 曲面

• 钣金:从头开始设计或将 3D 零件转换为钣金;包括自动展开钣金零件并自动弯曲长度补偿

• 焊件:快速设计由结构构件、平板和角撑板组成的焊接结构;包括预定义的结构形状库

• 模具设计:设计模制零件和用于制作这些零件的模具,包括型心和型腔、拔模、自动分型面和模座零部件

• 管道/管筒设计:生成和记录 3D 机械系统,包括管道/管筒路径、管线布置、管坡和完整的材料明细表 (BOM)

• 电力电缆/缆束和导管设计:生成和记录 3D 电气线路并填写设计 BOM



设计重用和自动化

利用现有设计工作

• SOLIDWORKS 搜索:搜索您的计算机、网络、SOLIDWORKS PDM 系统或 Internet 上的任何文件

• SOLIDWORKS Treehouse:创建、组织和重用装配树图表,将其作为新设计的起点

• 设计自动化:自动执行重复的设计任务,包括零件、装配体和工程图生成

• SOLIDWORKS Toolbox:这里有可以添加到您装配体的超过一百万个零部件和其他项目;包括紧固的自动装配

• 在线零部件:使用供应商提供的 2D 和 3D 目录零部件缩短设计时间



动画和照片级真实感渲染

通过震撼的视觉效果清晰传达您的设计意图。


• 高级渲染:借助 SOLIDWORKS Visualize 创建逼真的图像、动画、沉浸式内容,等等

• 漫游式/飞跃式动画:虚拟演练您的设计或录制视频

• 装配体动画:通过应用运动、引力和零部件接触或通过手动移动零部件来演示您设计的基本操作;录制并保存视频




2D 工程图


快速创建可用于生产的 2D 工程图。

• 自动创建工程图视图:将 3D 模型拖放至某工程图,以自动生成视图

• 自动更新工程图视图:工程图视图随 3D 模型更改而自动更新

• 确定尺寸和公差:自动创建和放置尺寸和公差

• 材料明细表 (BOM):使用零件序号注释标注和随模型更改而更新的切割清单自动生成 BOM;包括BOM 输出到Microsoft® Excel®

• 动画:能够创建所有必需符号、注释、孔标注和表

• 标准检查:自动将工程图与公司标准作比较,以确保一致性


通过虚拟测试验证设计性能

借助完全集成在 SOLIDWORKS CAD 内的创新型仿真工具,帮助您解决设计过程中的复杂问题,从而确保您的构思按设计而执行,消除创新风险,减少物理样机的数量,从而节约资金并缩短产品完成时间。



基于时间的运动

SOLIDWORKS Motion 使用装配体配合、零件接触和功能强大的基于物理的解算器来准确确定装配体在载荷下的物理动态运动,从而验证您是否在整个工作周期内满足设计目标。

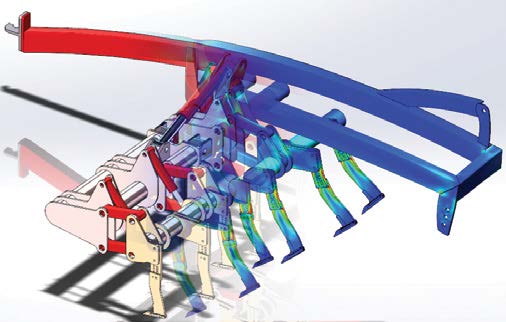

线性静态仿真

计算几何体在载荷下的应力、变形和安全系数,从而直观的找出可能存在问题或尺寸过大的区域。您还可以评估设计更改以提高质量和性能。





SOLIDWORKS Sustainability

SOLIDWORKS Sustainability 现在包括在 SOLIDWORKS Premium中,并且可使您能够评估整个设计的境影响、优化材料选择和零件几何体并评估产品能耗。



SOLIDWORKS FloXpress

SOLIDWORKS FloXpress 提供初始气流和水流仿真及报告。


满足成本目标要求并保证一次性制造成功

缩小与设计的差距、快速跟踪设计的投产情况、并使产品开发过程变得流畅。



面向成本的设计 (DFC) 和自动报价

• 自动估算成本:自动估算零件和装配体制造成本

• 可自定义制造设置:自定义成本估算,以符合您的特定制造环境



可制造性设计 (DFM)

• DFMXpress:自动检查设计的可制造性

• 比较零件和工程图是否发生变化:使用零件和工程图比较工具,以生动显示两个版本的零件或工程图存在的差异

• 拔模、底切和壁厚检查:自动检查模制零件、铸造零件和锻造零件及工模具内是否存在拔模、底切和壁厚问题



检测干涉

• 自动检查碰撞、干扰和孔对齐:检查零部件之间的干涉、碰撞和孔不对齐情况

• 公差层叠分析:自动检查零件和装配体上公差的影响



电气制造


• 缆束插接板:自动展平电线缆束,以生成用于电气制造的插接板工程图和电线切割清单管道/管筒系统制造

• 输出:CNC 管道弯曲数据、线轴数据、BOM 和 PCF适用于 ISOGEN™

• 输入:从 P&ID 文件生成路线规格


输出用于制造的其他数据

• 钣金平板型式:通过弯曲补偿自动展平钣金设计

• 展平不可展曲面:展平需要伸展或压缩材料的曲面

• 3D 打印/快速成型:在支持 3MF 和 AMF、输出 STL 和其他文件格式的 3D 打印机上直接打印,以快速成型

• 2D 制造数据:直接从 SOLIDWORKS 3D 模型自动输出用于CNC 的 DXF 和 DWG 文件信息

• 理顺生产准备工作:自动输出孔图表、焊接表、切割清单和冲压工具数据

• 3D CAM 合作伙伴集成:使用认证的金牌合作伙伴提供的CAM 产品,直接在 SOLIDWORKS 内自动更新 NC 刀具路径,无需进行数据转换


更快协作和交流您的构思

与他人共享 CAD 数据,并在企业内各专业间以及与客户和供应商展开协作。机电一体化设计流程、在同一个平台上的并行设计和流畅的电气/机械设计可帮助您快速轻松地完成产品设计。



数据交换

• 输入/输出:将 CAD 数据转化为符合要求的格式,包括输入/输出 IFC 文件以与 AEC 设计软件交互

• 现有的 2D DWG 数据:使用 SOLIDWORKS 2D CAD 工具维护设计

• 自动特征识别:将非 SOLIDWORKS CAD 数据自动转化为易于修改的 SOLIDWORKS 模型

• ECAD-MCAD 数据交换:使用 CircuitWorks™ 在机械与电子设计人员之间实现双向数据交换

• 输入扫描的数据:将扫描的数据转化为 SOLIDWORKSCAD 几何体,以帮助实现逆向工程



协同工具


• 大型设计审阅:在大型装配体上漫游、测量、剖切和创建带批注的快照视图

• eDrawings® Viewer:使用电子邮件友好型文件格式查看并标注 SOLIDWORKS 文件;支持 SOLIDWORKS CAD、DWG 和大量其他 CAD 格式;支持移动设备

• 保护知识产权:利用 Defeature 在共享模型前隐藏并保护设计中的所选部分

• SOLIDWORKS Visualize:通过有冲击力的内容和体验将想象转变为现实,从而更快更有效地设计和推广产品



SOLIDWORKS 产品数据管理 (PDM)

• 管理数据:通过自动的修订控制、数据安全和访问控制来管理设计数据

• 查找数据:搜索要在新设计中使用的零部件并查找和利用现有设计以实现重用
